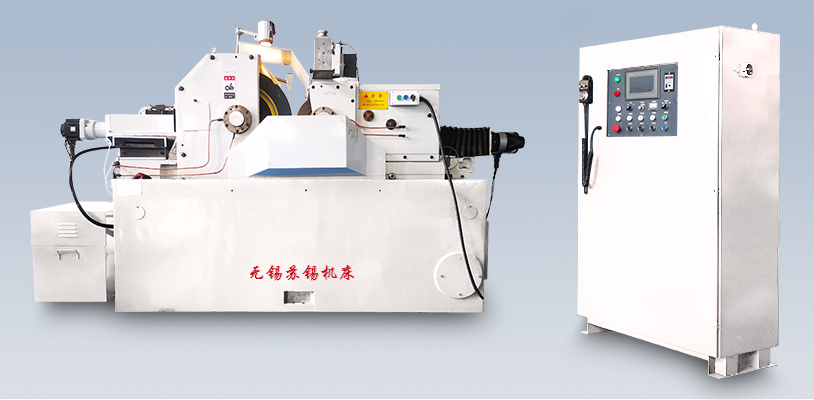

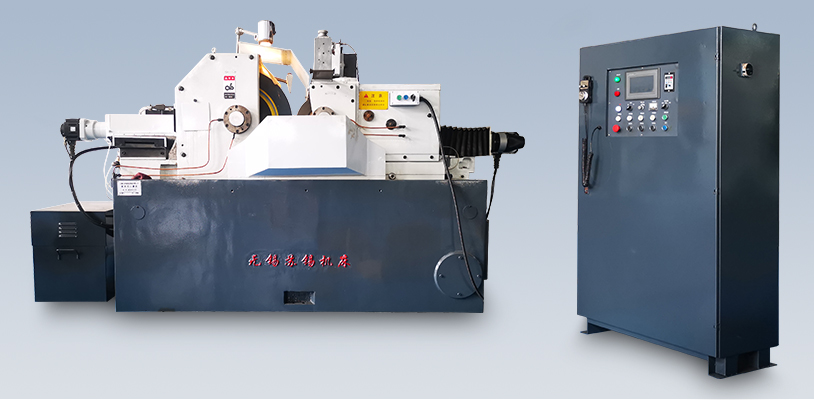

無心磨床系列

機床配置

※西門子伺服電機及驅動器（三組）
※砂輪采用變頻控制，達到自動恒線速度
※采用金剛筆進行修整，適合多臺階工件的磨削。

機床結構特性

※進給導軌采用6S軟帶貼塑，減少磨損，提高進給精度。
※進給傳動采用精密級滾珠絲桿和行星齒輪減速機.進給間隙小化，傳動精度更高，反應更靈敏。進給驅動由西門子伺服電機伺動，驅動平穩，定位精度高。
※砂輪.導輪采用雙臂輔助支承。
※砂輪修整器同樣采用伺服電機，由滾珠絲桿兩軸聯動，并采用V形鋼導軌，保證修整平穩，磨損小.壽命長，便 于調整的特點，從而保證產品的圓度及表面粗糙度要求。
※導輪修整器采用減速電機驅動滾珠絲桿工作，穩定性更強。
※導輪的潤滑采用集中潤滑，使導軌的潤滑更充分，并且更有規律，
※機床帶有調整手輪，使調整控制尺寸更方便。
※上、下料機構（用戶提供）我廠根據用戶上下料機構功能要求預留I/O接口。
※根據客戶要加裝恒溫油箱及磁滾紙帶過濾裝置。

技術參數
